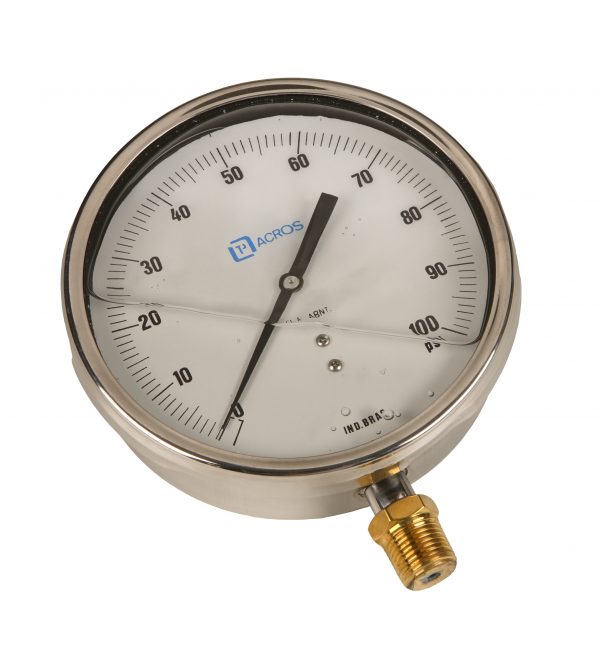

MANÔMETRO TOTAL INOX

Os manômetros TP MIX construídos totalmente em inox, resistem aos fluídos e atmosferas corrosivas.
A caixa, aro e mecanismos são fabricados em aço inoxidáveis, sua vedação é absoluta, possibilitando o enchimento com fluido amortecedor, garantindo o funcionamento mesmo com vibrações.
As formas e dimensões dos tubos “bourdon” foram estabelecidos após numerosos ensaios realizados em laboratório.
O mecanismo foi submetido a ensaios de vibrações (vários milhões de ciclos) sem que se verificasse deterioração que afetasse o perfeito funcionamento do aparelho.

NOTA: Dispomos também com Ø 4 1/2″ (114mm) especialmente desenvolvidos p/ Industrias Químicas e Petrolíferas.

Especificações Técnicas

Diâmetro nominal: 63, 100, 114 e 150 mm (ver quadro de dimensões no verso)

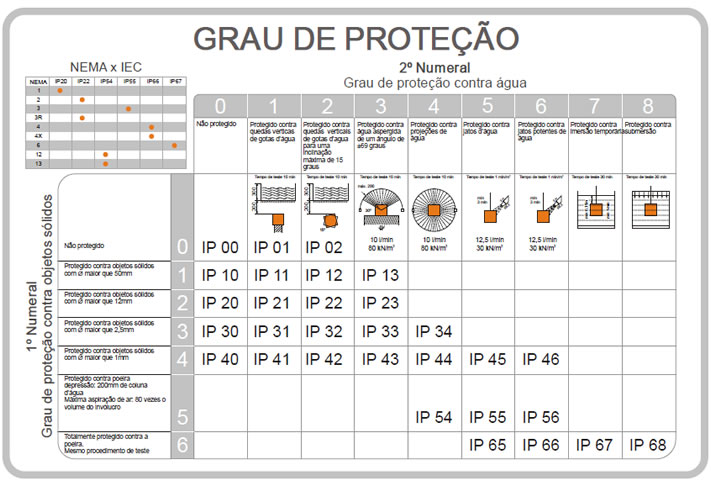

Caixa: estanque, em aço inoxidável, com válvula de segurança
Válvula de Segurança: situada na parte superior da caixa, assegura o escape à atmosfera sempre que no
interior da mesma se verifique sobrepressão anormal – pode conferir-lhe perfeita vedação (necessária quando se
transportam manômetros cheios de óleo). A válvula não deve ser forçada no sentido do interior da caixa
Aro: em aço inoxidável 304 com fixação a baioneta
Visor: 2 mm de espessura para Ø e 63
3 mm para Ø 100,114 e 150 mm
Junta de Vidro: de borracha nitrílica, assegurando perfeita vedação
Ponteiro: leve, não regulável, em duralumínio (AU 4 G), pintado de preto
Mostrador: duralumínio, com batente de zero em borracha – graduações e inscrições em preto sobre fundo branco
Mecanismo: em aço inoxidável 304
Tubo Bourdon: em aço inoxidável AISI 304/316 (sobrepressão admissível de 30% para pressões até 100 bar e de
15% para pressões superiores
Conexão: em aço inoxidável AISI 304/316 (no centro do aparelho nos tipos B-E.F para Ø 63mm)
Sextavado: 14 mm entre faces – rosca 1/8″ e 1/4″ NPT ou BSP (GAS) p/ Ø 63 mm
Quadrado: 22 mm entre faces – rosca 1/4″ 3/8″ ou 1/2″ NTP ou BSP (GAS) Ø 100,114 e 150 mm
Saída Trazeira: excêntrica para Ø 100,114 e 150 mm

Ligação Bourdon-Conexão: por solda a arco (solda inoxidável)
Junta de Conexão: em borracha nitrílica
Precisão: classe 1 (A-1) p/ Ø 1 00.114 e 150 mm (1%) classe B para Ø 63 mm (2/3/2%)
Garantia: 01 ano
