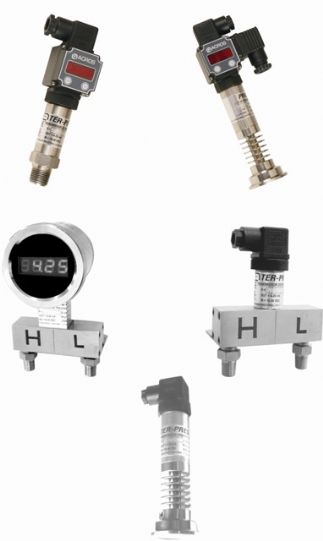

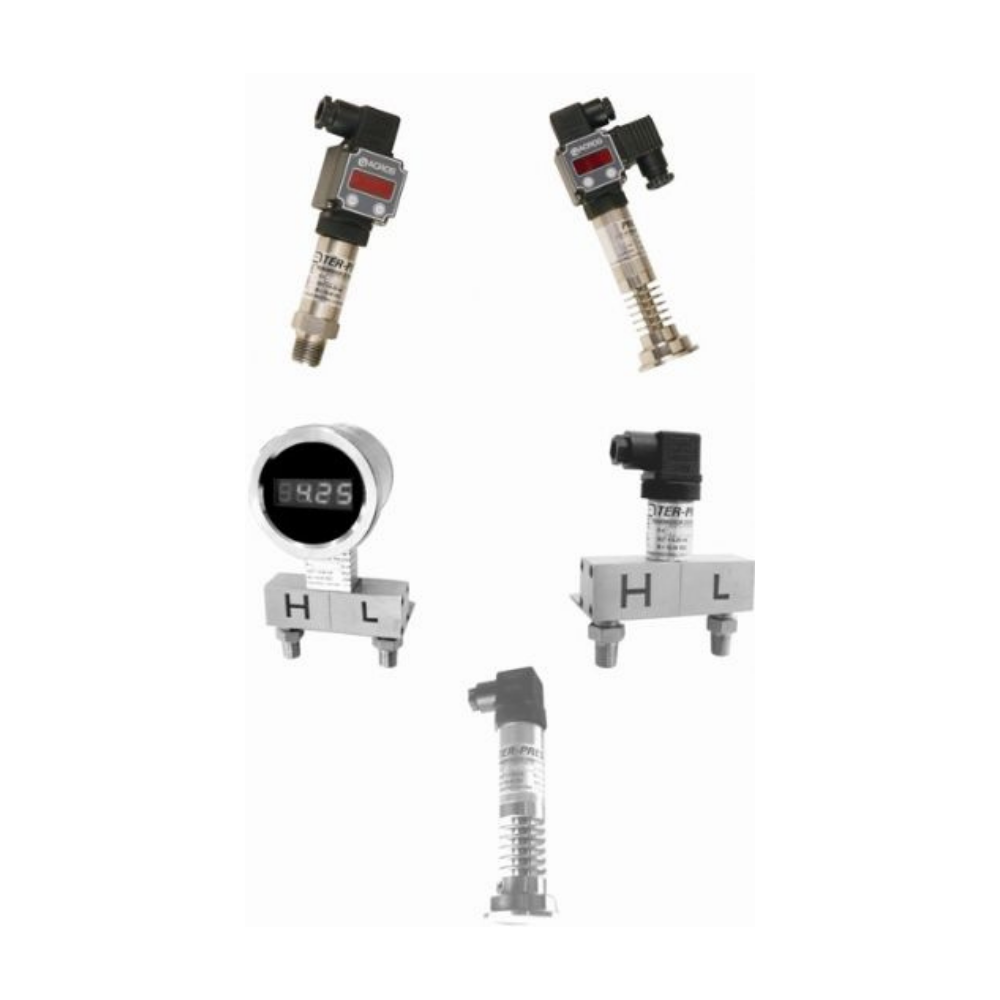

TRANSDUTORES / TRANSMISSORES DE PRESSÃO

TRANSDUTORES / TRANSMISSORES DE PRESSÃO

Características Técnicas

1.0 – Caracteristicas construtivas:
1.1 – Corpo Aço Inoxidavel AISI 316
1.2 – Soquete: Aço Inoxidavel AISI 316
1.4 – Terminal Elétrico:DIN 43650 (outros sob encomenda)
1.5 – Conexão Elétrica: Prensa Cabos Pg9;

2.0 – Classe de extaidão: +/- 0,25 do total da escala

3.0 – Repetibilidade: < 0,15% do total da escala

4.0 – Deriva anual < 0,15% do valor da escala

5.0 – Campo de temperatura compensada: -25+85ºC

6.0 – Campo de temperatura de fluido: -25/+75ºC

7.0 – Temperatura ambiente: -25+75ºC

8.0 – Sinal de Saida:4@20mA standard, outros sob especificação

9.0 – Alimentação: 11@30VCC;

10.0 – Tempo de resposta entre 10 e 90% faixa, < 1ms;

11.0 – Proteção eletrônica: inversão de polaridade, sobretensão, curto circuito,
rádio frequencia, induzida e conduzida, com eletrônica recoberta.

12.0 – Conexão elétrica: em conformidade com DIN 43650

13.0 – Opção de construção
13.1 – Conexão roscad, com célula sensora embutida no corpo (standard)
13.2 – Conexão roscada, com diafragma aflorante;
13.3 – Conexões sanitárias, em conformidade com DIN 11851,
SMS681, RJT E IDF

14.0 – Conexão ao processo: conforme especificação;

15.0 – Acessórios: todos os aplicáveis em instrumentos de pressão
